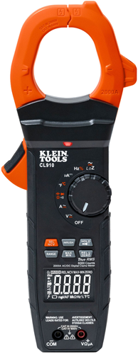

Con una capacidad de medición de hasta 2000 V CA/CD y 2000 A CA/CD, clasificación CAT III 2000V / CAT IV 600V y tecnología TRMS (True RMS), el CL910 se posiciona como una herramienta indispensable en el equipo de trabajo.
Casos de uso reales en el lugar de trabajo.

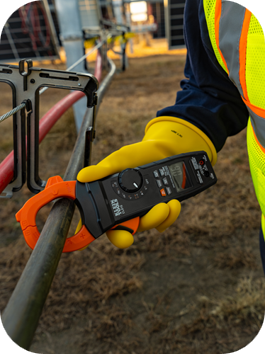

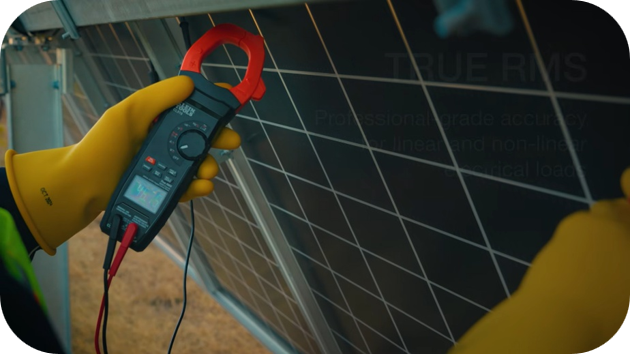

1.- Parques solares fotovoltaicos (Sistemas de 1500 V CD).
a) El escenario: En las plantas solares a escala comercial o industrial, los strings o cadenas de paneles fotovoltaicos operan comúnmente a voltajes de hasta 1500 V CD para maximizar la eficiencia y reducir pérdidas por cableado.
b) El problema: La mayoría de los multímetros comerciales y ganchos estándar están limitados a 1000 V CD. Intentar medir voltajes superiores con un equipo no certificado representa un riesgo mortal de arco eléctrico (arc flash).
c) Cómo actúa el CL910: Gracias a su rango de 2000 V CD y categoría CAT III 2000V, el técnico puede medir directamente la tensión en circuito abierto (V_oc) en los combinadores (combiner boxes) e inversores solares con total seguridad, verificando que las cadenas estén equilibradas antes del acoplamiento.

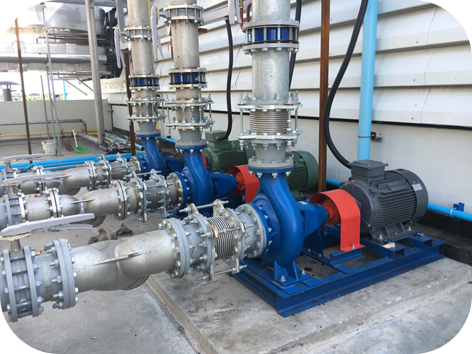

2.- Diagnóstico de motores pesados y corriente de irrupción (Inrush Current).
a) El escenario: Un motor de inducción de gran tonelaje (por ejemplo, en un sistema de bombeo industrial o compresor HVAC de gran capacidad) dispara repentinamente los interruptores termomagnéticos al arrancar.
b) El problema: Las mediciones de corriente en estado estable no revelan el pico inicial de energía. Los multímetros comunes no son lo suficientemente rápidos para registrar el consumo durante los primeros milisegundos del arranque.
c) Cómo actúa el CL910: Activando la función de corriente de irrupción (Inrush) en la escala de hasta 2000 A CA, la mordaza del CL910 captura el pico exacto de corriente en el arranque del motor. Esto permite determinar si el problema proviene de un bloqueo mecánico en el motor, problemas en el devanado o un dimensionamiento incorrecto del interruptor de protección.

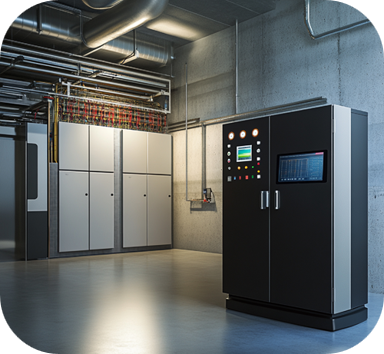

3.- Sistemas de respaldo industrial en corriente directa (Bancos de baterías y UPS).
a) El escenario: Mantenimiento preventivo en un centro de datos (Data Center) o subestación eléctrica que utiliza bancos de baterías de alta capacidad y rectificadores de CD para respaldar cargas críticas.
b) El problema: Medir corrientes elevadas de corriente directa (CD) sin interrumpir el suministro exige un gancho que detecte campos magnéticos continuos con precisión y maneje amperajes de cientos de amperios.
c) Cómo actúa el CL910: A diferencia de ganchos básicos que solo miden corriente alterna, el sensor de efecto Hall del CL910 permite abrazar conductores con hasta 2000 A CD. Esto faculta al profesional para medir el flujo de carga/descarga en los embarrados (busbars) principales sin desconectar ninguna línea.

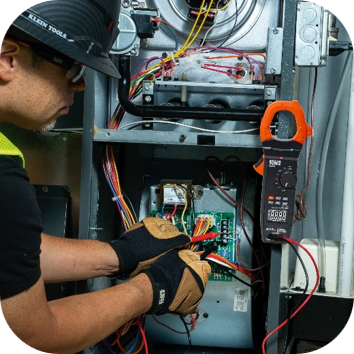

4.- Mantenimiento HVAC y prueba de sensores de llama (μA).
a) El escenario: Diagnóstico de fallas en quemadores industriales o calderas comerciales que no mantienen la llama encendida.
b) El problema: El módulo de control del quemador requiere verificar la microcorriente de ionización de la varilla de llama (flame rod), la cual se mide en microamperios (μ"A" ).
c) Cómo actúa el CL910: Con la función dedicada de microamperios de CD (μ"A" ) utilizando los cables de prueba, el técnico conecta el equipo en serie para verificar si la corriente de ionización está dentro de la especificación técnica (usualmente entre 2 μ"A" y 10 μ"A" CD), identificando de inmediato si la falla es de la varilla o de la tarjeta de control.
5.- Detección y eliminación de voltajes fantasma (Ghost Voltage).
a) El escenario: Al realizar lecturas en tuberías o canalizaciones con múltiples conductores donde solo algunos están energizados, el multímetro muestra lecturas de voltaje flotante (ej. 40 V a 70 V) en líneas aparentemente desconectadas.
b) El problema: La alta impedancia de entrada de los multímetros digitales estándar captura el acoplamiento capacitivo entre cables adyacentes, creando lecturas falsas que confunden al técnico.
c) Cómo actúa el CL910: Al seleccionar el modo de Baja Impedancia (LoZ), el medidor aplica una pequeña carga al circuito que disipa el voltaje acoplado. Si la lectura cae a 0 V, se confirma que era un voltaje fantasma; si permanece, se trata de un circuito energizado o un neutro flotante con retorno.

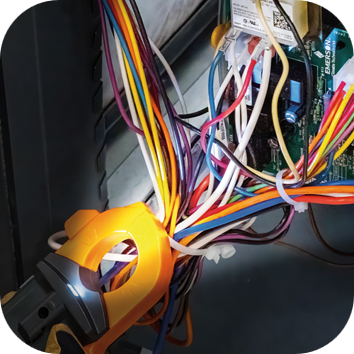

6.- Trabajo en tableros oscuros o espacios reducidos.
a) El escenario: Trabajo nocturno, interrupción total del suministro de energía o tableros ubicados en sótanos y cuartos mecánicos con iluminación deficiente.
b) El problema: Sostener una linterna mientras se colocan las puntas de prueba o se posiciona el gancho en un cable puede generar un riesgo de contacto accidental.
c) Cómo actúa el CL910: Cuenta con una luz de trabajo (worklight) integrada, dial iluminado y pantalla LCD de alto contraste inverso. Además, incluye un sujetador para una de las puntas de prueba en la mordaza y es compatible con sujetadores magnéticos (Magnetic Hangers de Klein Tools), permitiendo operar con las manos libres en condiciones de iluminación nula.

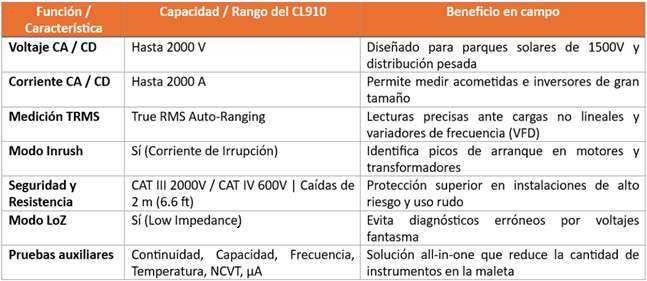

Resumen de especificaciones clave para el profesional:
