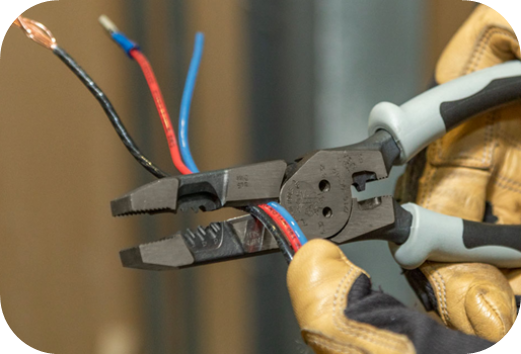

Mod. J2159CRTP
Paso 1: Identificación de la carga total.
Antes de pensar en cableado o distribución, necesitas conocer cuánta energía se va a consumir. Para ello:
- Haz un inventario de equipos eléctricos por zona o nivel del inmueble (baños, cocina, habitaciones, etc.).
- Identifica la potencia de cada aparato en watts (W). Si no se conocen con exactitud, utiliza estimaciones basadas en consumos promedio. Ejemplo:
o Secadora de cabello: 1200 W
o Foco LED estándar: 12 W
o Televisor moderno: 150 W
Suma la potencia total de los dispositivos que podrían funcionar simultáneamente.
Paso 2: Cálculo de corriente.
Usa la siguiente fórmula:
Corriente (I) = Potencia Total (W) / Voltaje (V)
En México, el voltaje residencial estándar es de 120 V.
Ejemplo:
4950 W ÷ 120 V = 41.25 A
Este es el valor de corriente que deberá soportar la instalación si todos los aparatos operan al mismo tiempo.
Paso 3: Selección del cable adecuado.
La elección del cable dependerá de:
- Intensidad máxima admisible (IMA): Es el límite de amperaje que un cable soporta sin sobrecalentarse.
- Material del conductor:
o Cobre: Alta conductividad y resistencia, pero costoso.
o Aluminio o mezcla: Económico, pero menos eficiente y más susceptible a deterioro.
Si el cable elegido soporta 16 A, entonces se deben dividir los circuitos:
41A / 16A = 2.56 Circuitos.
Redondea a 3 circuitos independientes. Por ejemplo, uno puede ser exclusivo para la cocina, otro para recámaras y otro para iluminación general.
Riesgos de sobrepasar la capacidad del cable: Superar el IMA puede provocar el efecto Joule, calentamiento excesivo que acelera el desgaste del cable: resequedad, grietas, pérdida de aislamiento y eventual riesgo de incendio. ¡Evita esto con una correcta distribución de carga!
Para hacer el levantamiento del total de metros que son necesarios adquirir, resulta buena idea considerar alguno de los modelos que se citan a continuación:

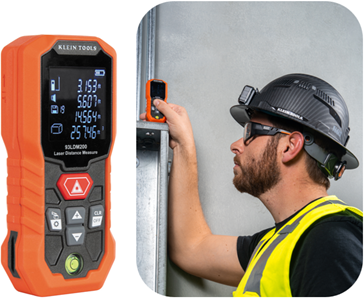

Mod. 93LDM200

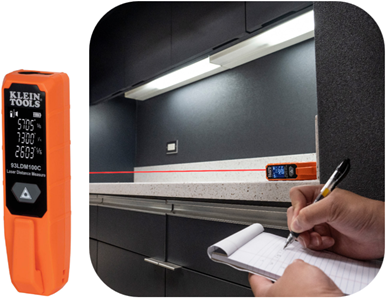

Mod. 93LDM100C

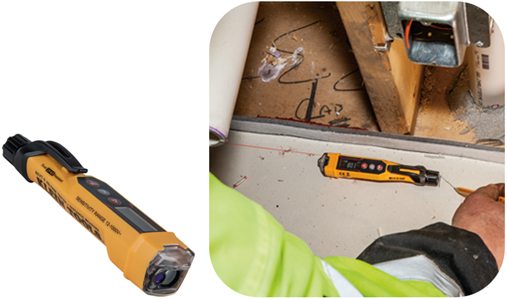

Mod. NCVT-6
Cada uno de ellos, además de contar con múltiples funciones, son ideales para tomar medidas en segundos de forma exacta, así realizar el cálculo de materiales e insumos a utilizar en por ejemplo tendido de cable dentro de proyectos de calefacción, ventilación y aire acondicionado (HVAC), electricidad (colocación de luminarias, paneles o gavetas, cielorraso, paredes o falsas paredes), VDV con alcance residencial, comercial o industrial e infinidad de proyectos más de forma precisa. Le invitamos a que se tome unos minutos y descubra estas y otras novedades más que Klein Tools trae para usted. Todas las herramientas han sido creadas por profesionales para profesionales especialmente diseñadas para ayudarle a hacer su trabajo más rápido, más seguro y de forma más eficiente.
